用于木工的更多3D印刷小工具

简单的3D印刷小工具集合在木工店里让生活更轻松。这是我以前的指示为您的研讨会制作有用的3D印刷小工具的跟进。您可以在此处查看原始说明。

一些小工具可以是商业上的;所以为自己决定你是否想要自己。其他小工具是我的木工商店和我的特定设备的定制设计/构建。

所有小工具都是在Autodesk Fusion 360中设188bet比分计的;生成的STL文件包含在3D打印中，并免费使用或修改。我使用Dremel Idea Builder 3D打印机打印PLA灯丝。

让我们从钳位小工具开始。你永远不能有足够的夹子！

这些是转弯垫，用于滑到标准IRWIN Quick-Grip夹上。他们将拉到一起并握住角球接头。打印用于四个夹具的集合，您都设置为完成框或框架。

这可以修改和适用于其他类型的夹具。

用您自己的3D打印版本更换IRWIN快速手柄夹的丢失或磨损垫。这是我希望我可以在我的打印机上打印灵活的灯丝。如有必要，将80臂砂纸胶水到面上以防止滑倒。

使用V形槽创建特种夹具垫，以保持圆形块，如图所示。它们使管道或销钉更容易。

带夹可用于用正方形或奇数角度夹紧较大的组件。这是一种更加改进和更简单的3D打印版本我早期的乐队钳制指示。夹紧块的尺寸为3/4“尼龙织带。使用三滑动扣创建可调环（参见步骤14）。快速手柄夹在组件周围拉紧织带。图为封闭盲燕尾盒。

使用这些块来支撑上升夹，并将它们布置粘贴矩形框架或盒子，如图所示。使装配更容易和粘合。为Bessey平行夹具的大小;修改特定并行或F型条夹的设计。

使用这些块来支撑管夹。大小为1/2英寸管道。较短，更高版本，因此您可以在上一步中设置彼此交叉的夹具。

夹上的垫片标签，以防止工件在管道上搁置。

现在这就是我所说的'俗气';但嘿，它有效！Frankenclamp！3D-打印此适配器用于IRWIN Quick-Grip夹，您可以延长夹具的范围。很长时间工作，只要夹具连接的中间部分，不会妨碍！aw！

使用类似的连接器设计进行其他类型的夹具。

您可以用这种夹具制作销钉接头或榫眼和松动的榫头关节。钩在3/4“板，夹紧的边缘，牢固地钻孔，钻孔或榫眼，它真的有助于钻出直线。大小为3/8“钻头和销钉。由于它是由PLA塑料制成的，它将与钻孔一起穿，因此在磨损时打印一个新的。

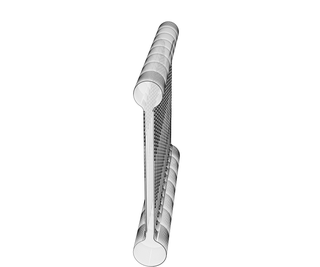

显示是一个由五个3/8“销钉组成的松散”榫头“。垂直侧件上的孔和凹口是对准的。

需要查找和标记销钉或磁盘的中心？在你的圆形上画出几条线，他们在中心相交。大小长达2英寸。为您的需求制作更小或更大的版本。

在构建较大的盒子，橱柜箱或框架时，使用此仪表测量，比较和转移内部尺寸。通过比较两个内部对角线来检查正方形。3D打印凸轮杆（使用支撑件），然后用8D指甲加固凸轮杆上的铰链销。设计用于1/4英寸硬木销钉。图为如何使用仪表。

将该托盘中的柜台钻头设置（DEWALT）与十六进制密钥一起存储。让事情组织！与其他特殊钻头一样制作类似的托盘，如图所示的公制Forstner位。

用于固定带和/或盘式砂光机的错位或丢失了斜切规格？沙子精确45度倒角或点，如柱子，销钉或装饰末端所示。修改其他固定角度的设计。另请务必修改机器的斜槽设计。

使用类似的设计为带锯的固定角度斜切仪表。

您是否在路线或削减了需要一些砂光的特殊档案？让自己的砂光块匹配型材，同时在手指上很容易。显示为切割板中的凹槽1/2和3/8英寸圆形轮廓;和一个内外角砂砾型。为V-groves，圆形，罗马OGEes等设计其他型材。

这些三滑动扣配3/4英寸尼龙织带。我不知道他们是多么强大，所以要小心，不要使用人，动物或设备可能存在风险。

如果您对其他小工具有任何想法，请告诉我！
