3D打印水渠花盆

每年我都喜欢种植各种植物。主要是草药和辣椒。但阳光明媚的地区的空间有限，在夏季，我的罐子里的任何东西都会倾向于偶然。灵感来自我的互联网搜索垂直种植来利用空间，我决定创建自己的“渡槽种植者”系统。通过渡槽系统系统，播种机可以沿着墙壁垂直悬挂，并根据需要模块化加入。水通过系统共用，从顶部种植者流入底部，沿着方式饱和每种植物的土壤。

为此目的，我可以使用塑料瓶，但遗憾的是，我缺乏所需的瓶子，并看到更多的速度来将塑料瓶重用为这个项目的植物，而不是我自己的3D打印。

重复使用塑料瓶的缺点：

1. 即使装饰，外面使用的廉价看起来和不吸引人。
2. 耐用性（仅能在户外抵御天气和野生动物的侵袭一个夏天）。
3. 需要消耗的内容（大量的糖，如果使用苏打瓶）。
4. 成本（印刷1种植者后，计算出来的成本低于我居住的税收2升苏打购买的成本。）
5. 劳动力修改一个瓶子以匹配一套。

缺点3D打印：

1. 时间
2. 必要时进行机器维护。
3. 灯丝成本。（1公斤一卷的价格在10-50美元之间，取决于品牌和产地）

升级花盆与3D打印花盆的过去经验：我过去为户外使用制作的3D打印机花盆对天气变化和野生动物总是更耐用，制作成本低，并且在需要时容易制作新花盆。根据我过去使用可重复使用瓶式花盆与3d打印花盆的经验，我继续设计了自己的Fusion 360和3d打印花盆，并计划将花盆密封以供户外使用。

在这本指导书中，我将向您展示如何在Fusion 360中设计可3D打印的模块化垂直沟渠播种机系统。

用品：

• 融合360.（或其他3d软件）
• 3D打印机（最小8“x 8”x 7“构建卷）
• 三维灯丝
• 树脂、油漆或其他喷漆，用于密封3D打印花盆。
• 捆绳

1.开始之前，需要基于要生长的内容来确定种植者的大小。由于我拥有的最大打印机有一个8“x 8”x 7“构建卷，而我的计划是在我决定的这些盆中种植草药，这将是最好的。

2在Fusion 360中的“创建”菜单下，选择“球体”。将“直径”设置为120 mm。

三。创建一个覆盖球体上半部分的长方体。将长方体合并到球体作为剪切操作。

4选择球体的顶面。按E键打开“挤出”工具。挤出工具至少50毫米。

5创建另一个覆盖球体后半部分的长方体。将长方体合并到球体作为剪切操作。

6从生成的切割操作中选择球体的背面。按E键再次启动挤出操作。挤出表面至少60毫米。

7.选择球体的整个主体。将网格复制并粘贴到复制。在“修改”菜单下，选择“缩放”。将重复网格缩放到大约0.9333

8使用位于“修改”菜单下的“对齐”工具将副本居中放置到原始网格。在“复制”上，选择顶面，然后使用“挤出”工具将网格的上半部分延伸到原始曲面的顶部之外。

1从“创建”菜单创建新的圆柱体形状。将直径设置为20mm，高度设置为75mm。按键盘上的M键打开移动工具。将油缸旋转45度。

2.在“修改”菜单下，选择“草稿”工具。将气缸的底面设置为平面和圆柱面的侧面作为面。将角度设置为约5度以从气缸中产生锥形形状。

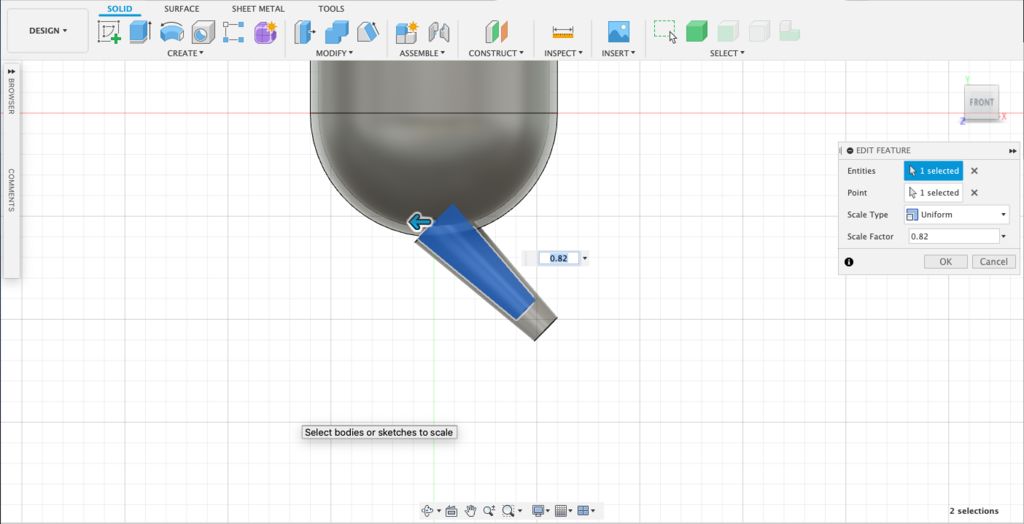

3.选择现在锥形网格的整个主体。复制并粘贴网格以创建重复。在“修改”菜单下，选择“缩放”。将重复的锥形网缩放到约0.82。在“修改”菜单下使用“对齐”工具将重复递成原件。

4在副本上，选择底面。使用“移动”工具，拖动面以延伸到其他圆锥体网格之外。

5.再次使用移动工具，将两个网格移动到锅的一侧。

6创建新圆柱体。将“直径”设置为20mm，“高度”设置为10mm。将圆柱体移动到外圆锥体形状的中心，并与底部边缘对齐。

7使用“修改”菜单下的“合并”工具，将外部壶形、外部圆锥体和圆柱体合并为一个合并操作。在浏览器层次结构中重命名此花盆。

8将其余形状组合到播种机上，作为切割操作。

9.按键盘上的f按下圆角工具。选择喷口加入锅的外边缘。将圆角设置为大约20mm

10使用圆角工具将喷嘴上的硬边磨圆1-2mm

11测量花盆的顶部壁厚（对我来说是4毫米）。创建一个新的盒子，用作喷嘴滑到下部花盆上的切口。确保添加0.25mm公差系数。我做了一个4.25毫米x 17毫米x 20毫米的盒子。把盒子移到喷口上圆筒形状的地方。

12.制造直径4.3mm和高度20mm的圆柱体。将其移动到切口盒的相反方向上的下部喷口滚筒中。这将是一个销钉的切口，以固定下部附加的植物。

13使用联合收割机工具，将箱体和滚筒联合到播种机上进行切割操作

14在花盆的侧面创建一个圆柱体。将“直径”设置为4.3mm，高度为140 mm。移动滚筒，使其距离花盆壁顶部8毫米。将油缸移动到花盆后外壁21.75mm处。复制气缸并向前移动7mm，再移动约7mm，以获得3个气缸。

15使用联合收割机工具将3个油缸联合到播种机上进行切割操作。由此产生的孔是从一个连接喷口引脚，并允许花盆空间调整为不同的房屋壁板花盆可以休息。

复制并粘贴花盆。在浏览器层次结构中将其命名为Left Planter。将其移到原始花盆的顶部，并放入其中一个孔的位置。使用“创建”菜单下的“镜像”工具，将左侧花盆镜像到原始花盆的右侧。将Right planter重命名为Right planter。

1.隐藏左右种植者，所以只有原始种植者可见。创建一个覆盖植物左半部分的盒子。将原始种植者结合为切割操作。

2使用“镜像”工具，将剩余的一半镜像到另一侧。

三。将镜像的一半与原始部分合并为一个联接操作。在浏览器中将其重命名为中心花盆。

1打开左右两侧的花盆。复制左、右和中央花盆。将每个副本重命名为右上花盆、左上花盆和上中花盆。在每个顶部花盆上，选择上墙中3个孔的内表面。删除面。

2在其中一个顶部花盆的侧面创建一个新圆柱体，其高度为20 mm，约为160 mm。移动，使其距离播种机顶部11毫米。联合到播种机上作为切割作业。

要创建锁销，请创建直径为4mm、高度约为16mm-20mm的圆柱体，具体取决于锁销的长度。

播种机

平均打印每播种时间：7-10小时

塑料用途：约0.28-0.30磅

层高：0.3mm.

填：18％

速度：60 mm / s

支持：可选。（我不在乎花盆内部的打印桥接是否有一些小问题，所以我在没有支架的情况下打印）

筏：不

别针

所需引脚：6x.

层高：0.3毫米

填充: 60-70%

支持：不

筏：不

为了防止水和污垢进入印刷层之间，导致细菌和霉菌生长，最好将印刷花盆内外密封。你可以在户外使用树脂、油漆或喷漆。如果你担心食品安全或油漆中的毒素渗入土壤，我建议用Alumilite神奇的透明浇铸树脂密封花盆。

将绳线穿过顶部花盆的大侧孔。取一个顶部花盆，并连接到一个较低的花盆墙。对齐销孔并插入锁销。将销钉粘到位（如果需要或需要）。根据需要继续添加花盆。

当所有的花盆都印好，花盆组装好后，再加上你的花盆。为了鼓励适当的排水，我在每个花盆的底部加了小石块，然后再加一层土。然后我把药草加进去浇水。当韭菜播种机把多余的水从喷口排出时，我很激动，因为我有一个更清楚的迹象表明，植株正在过度浇水。

花盆和锁销的STL文件可以在上找到MyMiniFactory.com
